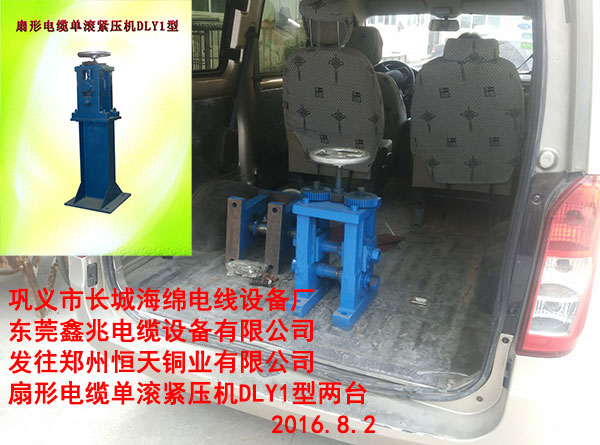

扇形電纜單滾緊壓機DLY1型
線芯高度與相當圓線直徑關系（參考值） (單位：mm）
| 線芯截面/m2 | 半圓形及扇形線芯高度h | 線芯相 當圓直徑D |
絕緣后半圓及扇形線芯高度h′ | |||||||
| 標稱值 | 計算值 | 半圓形 2芯 180° | 扇形 | 半圓形 2芯 180° | 扇形 | |||||
| 3芯 120° |
3+1芯 100° |
4芯 90° |
3芯120° | 3+1芯100° | 4芯90° | |||||
| 25 | 24.2 | 4.6 | 5.0 | 5.6 | 5.42 | 6.75 | 4.6+2t | 5.0+2.155t | 5.6+2.31t | 5.42+2.414t |
| 35 | 34.0 | 5.6 | 5.9 | 6.5 | 6.5 | 7.86 | 5.6+2t | 5.9+2.155t | 6.5+2.31t | 6.50+2.414t |
| 50 | 48.4 | 6.4 | 7.1 | 7.7 | 7.8 | 9.90 | 6.4+2t | 7.1+2.155t | 7.7+2.31t | 7.80+2.414t |
| 70 | 67.8 | 7.5 | 8.4 | 9.2 | 9.3 | 11.53 | 7.5+2t | 8.4+2.155t | 9.2+2.31t | 9.30+2.414t |
| 95 | 92.0 | 8.8 | 9.9 | 11.1 | 10.9 | 13.10 | 8.8+2t | 9.9+2.155t | 11.1+2.31t | 10.90+2.414t |
| 120 | 116.5 | 9.8 | 11.3 | 12.8 | 12.3 | 14.64 | 9.8+2t | 11.3+2.155t | 12.8+2.31t | 12.30+2.414t |
| 150 | 145.2 | 10.9 | 12.9 | 13.8 | 13.8 | 16.76 | 10.9+2t | 12.9+2.155t | 13.8+2.31t | 13.80+2.414t |
| 185 | 179.5 | — | 14.3 | 15.6 | 15.3 | 17.71 | — | 14.3+2.155t | 15.6+2.31t | 15.30+2.414t |
| 240 | 233.0 | — | 16.5 | 17.7 | 17.5 | 21.00 | — | 16.5+2.155t | 17.7+2.31t | 17.50+2.414t |
| 300 | 291.0 | — | 17.7 | — | 19.6 | 23.9 | — | 17.7+2.155t | — | 19.60+2.414t |
