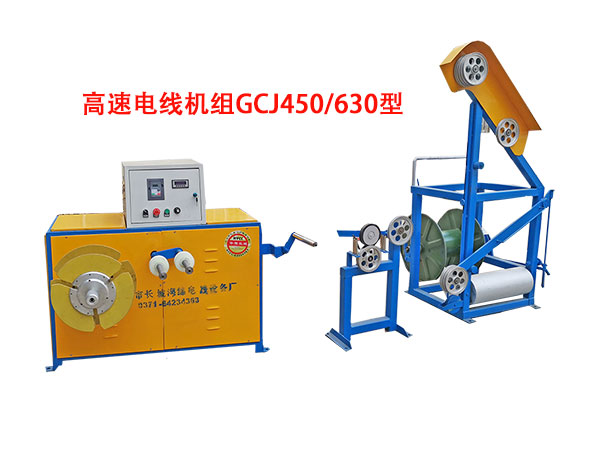

高速電線成圈機組GCJ450/630型






一、高速電線成圈機用途：

高速電線成圈機GCJ400/630型適用于電線成圈及打扎。該產品生產效率高、排線質量好，解決了業界小截面電線電纜成圈與打扎生產效率低、排線質量差的困擾。

二、高速電線成圈機其產品具有以下特點：

1、裝、卸放線盤快速方便，采用懸臂式組合導輪儲線，放線不亂線采用聯動剎車機構。
2、排線采用光桿式導輪及漲力式自動排線，排線整齊美觀，成熟操作工30～40秒一盤。
3、電線成圈后，可迅速捆扎與輕松取下，效率高，用時短。

三、高速電線成圈機技術參數：

1、線盤外徑：Φ450mm
2、線盤內芯 ：Φ180mm（選配線盤內芯160、170mm）
3、線盤寬度 ： 50-100mm（可調）
4、成圈線徑 ：Φ10-50mm（電線10²-50²、BV、BLV、BVV、BRV型電線）
5、收線軸轉速： 0-150r/min
6、電機功率： 3kw
7、調速控制： 4kw　變頻器
 8、計米器：APM型（米數長短可調）
 9、放線盤規格：PN400、PN500、PN630
 10、上盤裝置：杠桿式

四、高速電線成圈機設備配置：

①GCJ450/630型主機一臺（不銹鋼罩）；
②APM型單向計米機一臺；
③ZFX630型自動漲緊放線架。
